Luz osiowy trzpienia szpuli w Shimano Super Aero GTM 3000

[jarekgorniak79]

Witam.
Nabyłem niedawno używany kołowrotek Shimano Super Aero 3000 GTM z sentymentu do tych modeli. Okazało się że nie dość że źle nawija żyłkę to jeszcze obroty wsteczne nie działają i przerywa blokada rotora. Postanowiłem sam rozebrać i naprawić. Poradziłem sobie z blokadą i obrotami do tyłu bo było źle poskładane łożysko oporowe wraz ze sprężynkami a tulejka przełącznika zamiast na swoim miejscu była po prostu wrzucona do kołowrotka (trochę to było dziwne). Przyczyną złego nawoju stwierdziłem że jest za duży luz góra dół (osiowy) trzpienia na którym znajduje się szpula. Kołowrotek nawija za dużo u góry (krawędzi szpuli). Myślę że czegoś po prostu brakuje np podkładki albo elementu pod tym trzpieniem co by zabezpieczało go przed nadmiernym opadaniem w dół. Czy ma ktoś może rozebrany taki kręcioł i mógłby przesłać foto co i w jakiej kolejności jest na tym trzpieniu jak i pod nim ewentualnie?

[grzegorz88]

Jeśli sobie nie poradzisz to możesz poszukać kontaktu do p. Leśniaka. Spec od shimano.

Wysłane z mojego SM-G950F przy użyciu Tapatalka

[tomasz 38]

Myślę,że na forumowy kolega Czesiu będzie w stanie pomóc

[Tomba]

Mam Kołowrotek Shimano XT7 Aero GTM 4010 z lat 90-tych. Nie wiem, czy to ten sam typ, bo mój nie ma łożyska oporowego tylko zębatkę z zapadką do blokady obrotów wstecznych. Mam ten sam problem z nawojem i luzem trzpienia. Kładę to jednak na karb znacznego zużycia kołowrotka i dużych luzów na trybach.

[Shiemano]

Masz tu schemat przykładowy od Baitrunnera 8000 XTEA.

https://dassets.shimano.com/content/dam/global/cg1SHIFSEH/EV/07SBTA8000XTEA.pdf

Musisz odkręcić górną osłonkę w szpuli i tam masz podkładki i zabezpieczenie ( numer 5996, na schemacie ) które wskakuje w rowek na ośce kołowrotka. Musisz wyregulować to podkładkami, np: podkładka, zabezpieczenie i dwie podkładki, żeby szpula poszła wyżej.

Przykładowa kolejność ze schematu wyżej:

10878-7290-848-5996-4049-4049

[Łuki]

Może schemacik ? Super Aero 3000 GTM
http://www.pergetes.hu/letoltheto_anyagok/super_aero_3000gtm.pdf

[jarekgorniak79]

Dziękuję za odpowiedzi.
Myślę jednak, że nie chodzi o zużycie części bo ogólnie ma zdrowo wyglądające bebechy. Myślę, że z jeden szpecu za dużo go rozebrał i o czymś zapomniał sądząc po ogólnym montażu. Tyle że jak ktoś w tym nie siedzi na co dzień to nie wie czego brakuje.

[Tomba]

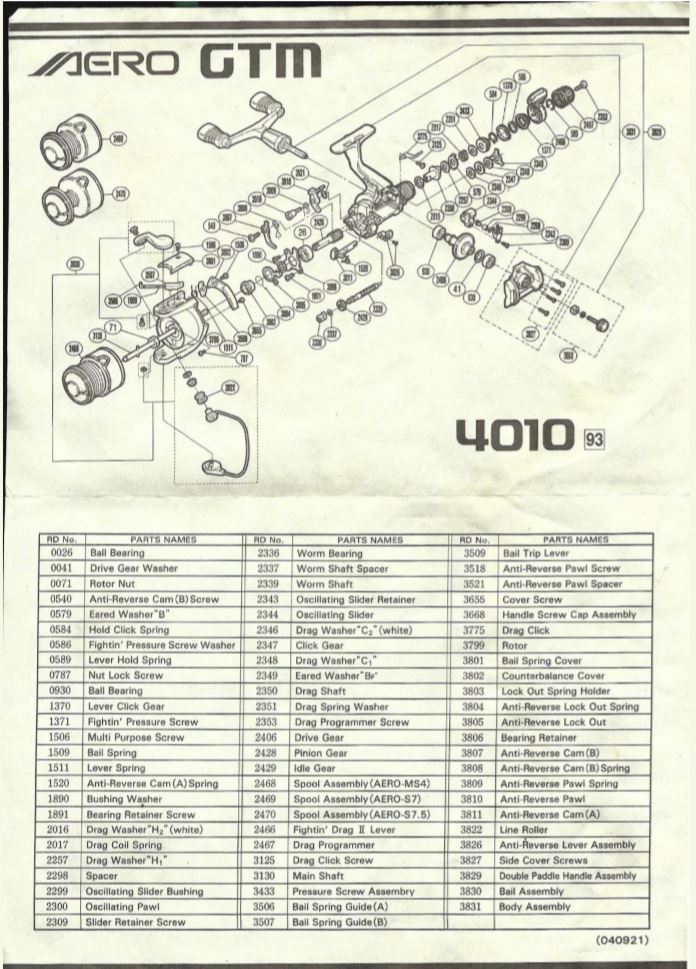

Hmm, może też coś źle złożyłem. Masz tu schemat, może Ci pomoże.


Edit: Jeśli to ten schemat to mogę wysłać Ci na priv czytelniejszy scan w pdf.

[jarekgorniak79]

Wygląda bardzo podobnie więc bym poprosił i z góry dziękuję. Ze schematem sobie poradzę.
Pozdrawiam serdecznie
